Aus diversen Projekten sind Lautsprecherchassis übrig geblieben, die ich auf diesem Wege gerne veräußern möchte. Als zusätzlichen Verkaufsanreiz biete ich bei Bass- und Mitteltönern eine Gehäuseberechnung nach Kundenwunsch an und bin gegen Entgelt auch zu weiterer Unterstützung (Messungen etc.) bereit, sofern der Interessent in der Nähe wohnt.
Die folgende Tabelle enthält eine Übersicht aller verfügbaren Chassis mit T/S-Parametern, Hinweisen zum Einsatzbereich etc.
Anz. | Hersteller | Typ | Bereich [Hz] | Durchm. Korb/Magnet/Spule [mm] | Material | Rdc [Ohm] | Fs [Hz] | Qms | Qes | Qts | Vas [l] | ETA [dB/W] | Zustand | NP/St. [€] | jetzt/St. [€] | Bemerkung |
2 | TELEFUNKEN | 309700908S | - 2500 | 87Q / 64 / 19 | Papier besch. | 8.3 | 101 | 3.19 | 0.82 | 0.65 | 1.5 | 86.0 | neu | 20 | 5 | Bass für Miniboxen (Säule) |
3 | VALVO | AD01632T4 | 3000 - | 94Q / 72 / 25 | Papier | 6.3 | 1300 | 1.00 | 92.0 | neu | 25 | 5 | laute Kalotte |

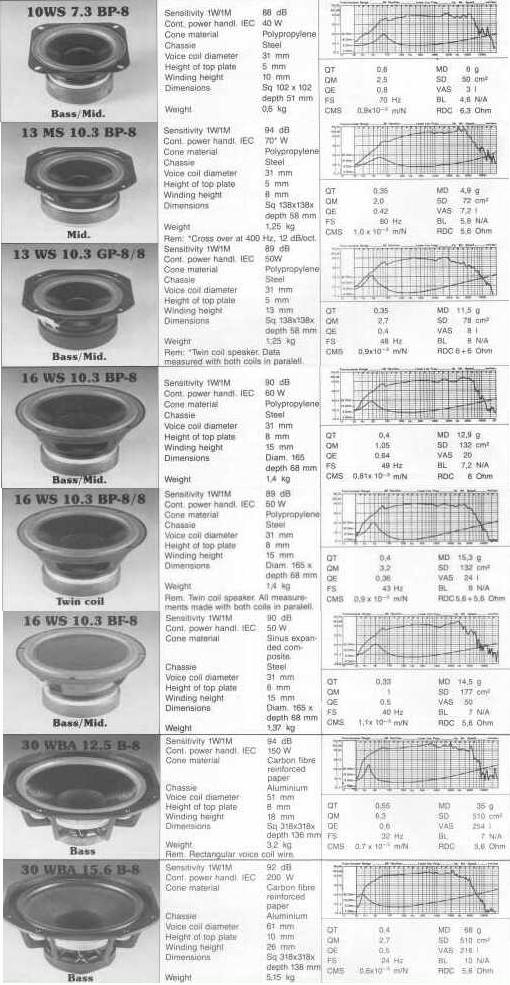

Zusätzlich habe ich hier einige Restposten eines Bekannten aufgelistet, der ehemals einen Lautsprecherladen in Bielefeld und den Vertrieb von SINUS-Chassis hatte. Bei Interesse leite ich die Anfrage entsprechend weiter:
Anz. | Hersteller | Typ | Bereich [Hz] | Durchm. Korb/Magnet/Spule [mm] | Material | Rdc [Ohm] | Fs [Hz] | Qms | Qes | Qts | Vas [l] | ETA [dB/W] | Zustand | NP/St. [€] | jetzt/St. [€] | Bemerkung |

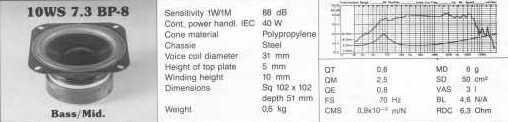

16 | SINUS | 10WS7.3BP8 | - 5000 | 102Q / 72 / 31 | Polypropylen | 6.3 | 70 | 2.50 | 0.80 | 0.60 | 3.0 | 88.0 | neu | 45 | 15 | als Bass für Miniboxen bzw. Mitteltöner |

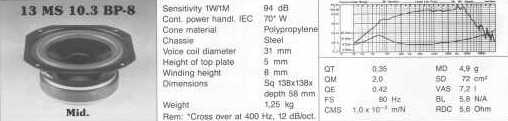

12 | SINUS | 13MS10.3BP8 | - 4000 | 138Q / 100 / 31 | Polypropylen | 5.6 | 80 | 2.00 | 0.42 | 0.35 | 7.2 | 94.0 | neu | 60 | 20 | lauter Mitteltöner |

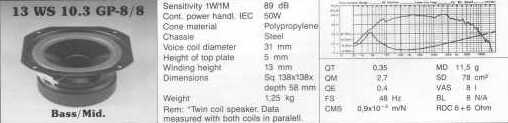

4 | SINUS | 13WS10.3GP8/8 | - 3500 | 138Q / 100 / 31 | Polypropylen | 2x6.0 | 48 | 2.70 | 0.40 | 0.35 | 8.0 | 89.0 | neu | 70 | 25 | Doppelschwingspule (als Bassboost) |

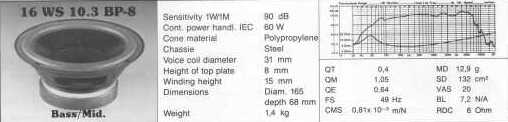

8 | SINUS | 16WS10.3BP8 | - 3000 | 168 / 100 / 31 | Polypropylen | 6.0 | 49 | 1.05 | 0.64 | 0.40 | 20 | 90.0 | neu | 65 | 25 | |
6 | SINUS | 16WS10.3BP8/8 | - 3000 | 168 / 100 / 31 | Polypropylen | 2x5.6 | 43 | 3.20 | 0.40 | 0.36 | 24 | 89.0 | neu | 80 | 30 | Doppelschwingspule (als Bassboost) |

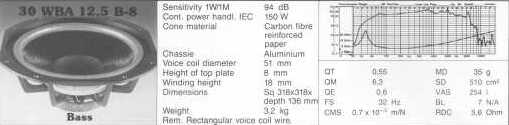

8 | SINUS | 30WBA12.5B8 | - 800 | 318Q / 125 / 51 | Papier/Carbon | 5.6 | 32 | 6.30 | 0.60 | 0.55 | 254 | 94.0 | neu | 200 | 75 | guter Wirkungsgrad, für CB oder TL |

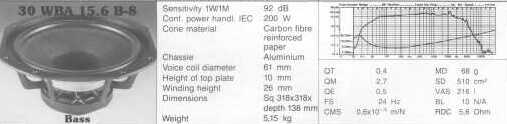

8 | SINUS | 30WBA15.6B8 | - 800 | 318Q / 156 / 61 | Papier/Carbon | 5.6 | 24 | 2.70 | 0.50 | 0.40 | 254 | 92.0 | neu | 225 | 90 | ideal für grosse BR (niedriges F3) |
12 | MONACOR | SPP110/8 | - 3000 | 102Q / 80 / 25 | PVC/Carbon | 6.5 | 55 | 2.00 | 0.46 | 0.37 | 8.0 | 90.0 | neu | 23 | 9 | populärer Mini-Bass |
12 | AUDAX | HDP15FSP | - ? | 150Q / 72 / 25 | Flachmembran, Alu | 6.2 | ? | ? | ? | ? | ? | ? | neu | ? | 10 | Rarität (leider keine Daten verfügbar) |
Darüber hinaus habe ich noch einige andere Restposten abzugeben:
Anz. | Typ | Wert | Preis | Bemerkung |
50 m | LS-Kabel MONACOR SPC-525/SW | 2 x 2.5mm² | 1.20 €/m | Durchmesser 8.2mm, Farbe schwarz |
50 m | Audiokabel MONACOR AC-53/SW | 2 x 0.28mm² | 0.30 €/m | Adern einzeln abgeschirmt, Farbe schwarz |
8 | Netzteil-Kondensatoren | 16.000 uF, 50 V DC | 6.00 €/Stück | Höhe 105mm, 50mm Durchmesser |
220 | MWA Kunstoff-Folienkondensatoren | 2.2 uF, 250 V DC | 0.50 €/Stück | 27 x 19 x 9 mm, radial |
Alternativ kann man die Tabellen als EXCEL 4.0 - Datei oder PDF - Datei downloaden. Bei Interesse bitte eine E-mail an mich. Der Versand erfolgt per Vorauskasse (unter 50 € zzgl. 3 € Porto/Verpackung).

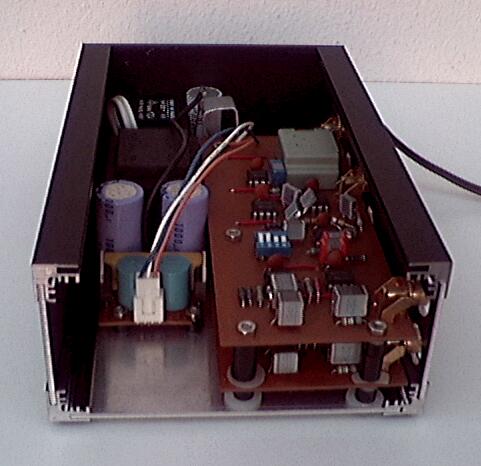

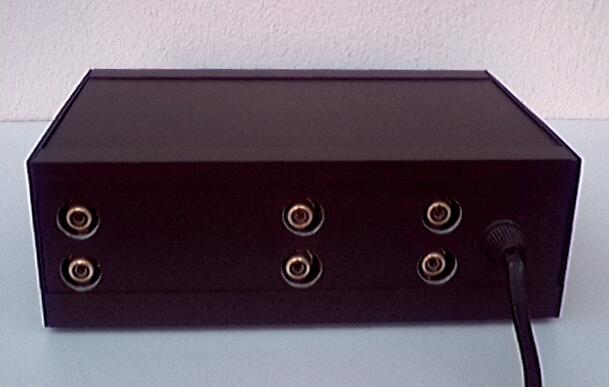

Darüber hinaus möchte ich auch eine aktive 2-Wege-Stereo-Weiche in edlem Outfit und mit edlem Innenleben (vergoldete Buchsen, ICs NE5534, Reed-Relais etc.) für 200 € veräußern. Dies beinhaltet die spezielle Anpassung der Übernahmefrequenzen und Güten (bei gleichbleibendem Layout, siehe unten) nach Vorgaben des Käufers (ohne messtechnische Anpassung / subjektive Abstimmung!)
Im Tieftonzweig besteht die Schaltung aus einem Hochpass 2. Ordnung (12 dB/Oktave), dessen Eckfrequenz und Güte per DIP-Schalter kanalweise getrennt 16 verschiedene Kombinationen (und damit eine Anpassung an die Raumakustik) zulässt. Nach oben hin wird der Tieftonzweig mit einem Tiefpass 3. Ordnung (18 dB/Oktave) begrenzt.
Der Mittel-/Hochtonzweig besteht aus einem Hochpass 2.Ordnung und einer tiefpassgefilterten Addiererschaltung, die eine Anhebung des Grundtonbereichs erlaubt, wie sie bei schmalen Gehäusen oft nötig ist.
Folgende Einstellungen des Basszweiges sind möglich:
S1 | S2 | S3 | S4 | F3f [Hz] | Qf [ ] | Peak {dB] | Fpk [Hz] |
0 | 0 | 0 | 0 | 14.3 | 0.910 | 0.74 | 27.6 |
0 | 0 | 0 | 1 | 17.3 | 0.813 | 0.27 | 39.5 |
0 | 0 | 1 | 0 | 19.2 | 0.766 | 0.10 | 53.7 |
0 | 0 | 1 | 1 | 22.5 | 0.705 | - | - |
0 | 1 | 0 | 0 | 19.6 | 1.463 | 3.84 | 31.9 |
0 | 1 | 0 | 1 | 22.5 | 1.306 | 3.01 | 37.2 |
0 | 1 | 1 | 0 | 24.2 | 1.231 | 2.59 | 40.5 |
0 | 1 | 1 | 1 | 27.0 | 1.133 | 2.03 | 46.2 |
1 | 0 | 0 | 0 | 17.4 | 1.257 | 2.73 | 29.0 |
1 | 0 | 0 | 1 | 20.2 | 1.122 | 1.96 | 34.6 |
1 | 0 | 1 | 0 | 21.9 | 1.058 | 1.59 | 38.3 |
1 | 0 | 1 | 1 | 24.7 | 0.974 | 1.10 | 45.1 |
1 | 1 | 0 | 0 | 22.5 | 1.700 | 5.00 | 35.7 |
1 | 1 | 0 | 1 | 25.4 | 1.518 | 4.12 | 41.1 |
1 | 1 | 1 | 0 | 27.2 | 1.431 | 3.68 | 44.3 |
1 | 1 | 1 | 1 | 30.1 | 1.317 | 3.07 | 49.7 |

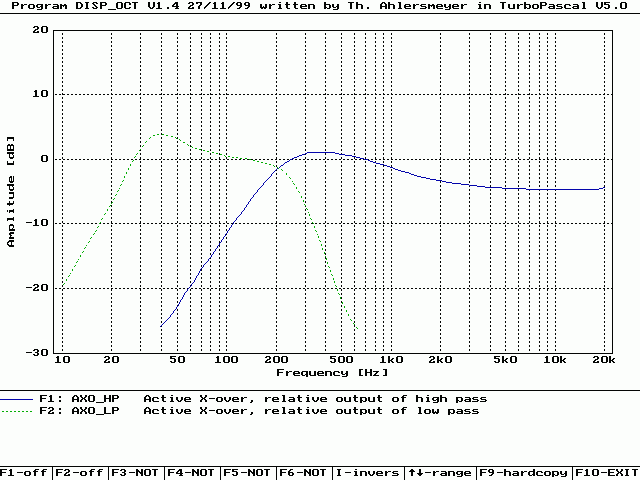

Die untenstehende Messkurve wurde in der Stellung "1100" des Basszweiges mit SB_OCT aufgenommen.

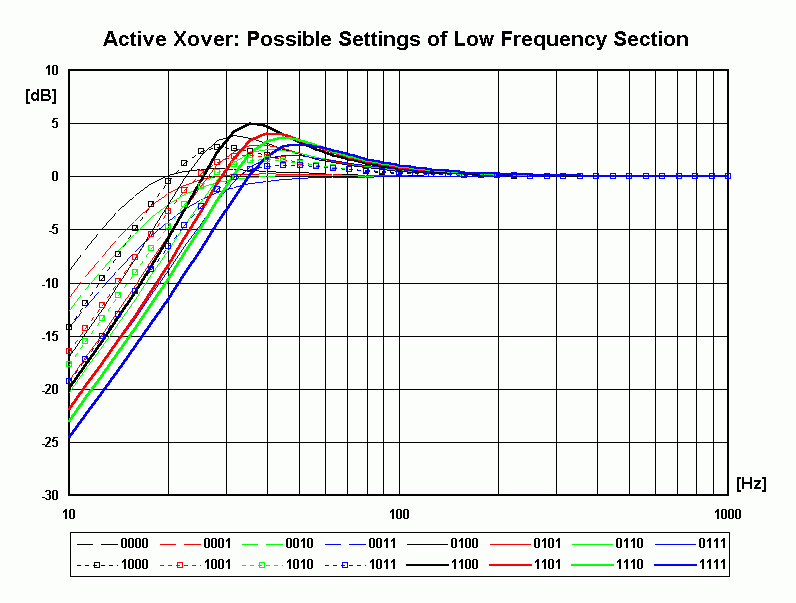

Alle 16 Kombinationen sind in der folgenden Graphik (berechnet) zu sehen:
